皮帶輸送機廠家介紹托輥的結構
時間: 2023-03-03瀏覽次數：
隨著 皮帶輸送機 的發展，從托輥的結構到托輥組的型式不斷有新的變化，面對如此眾多的托輥和托輥組形式，如何合理地選擇合適的托輥組型式是一個問題。對托輥組的最基本的要求
隨著
皮帶輸送機的發展，從托輥的結構到托輥組的型式不斷有新的變化，面對如此眾多的托輥和托輥組形式，如何合理地選擇合適的托輥組型式是一個問題。對托輥組的最基本的要求是：使用可靠、回轉阻力系數小、制造成本低、具有足夠的承載能力。

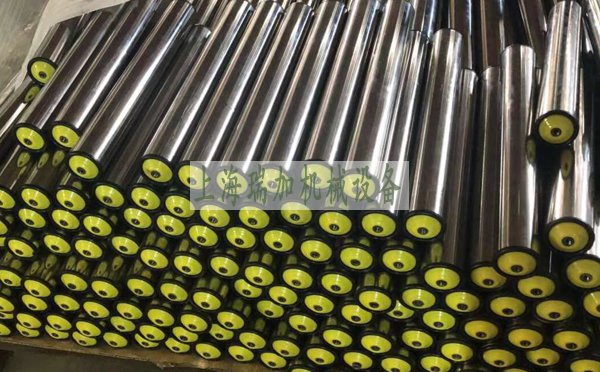

托輥由管體、軸承座、軸承、軸和密封件構成，軸承布置在托輥管體的內部，托輥軸的兩端由托輥支架支撐。管體一般由無縫鋼管或焊接鋼管制造。無縫鋼管制造的管體由于鋼管的壁厚不均勻，運行時產生附加動載荷，使輸送帶產生振動，同時使軸承及密封件過早破壞，一般只適用于低速運行的輸送機。焊接鋼管壁均勻，運行平穩，適用于高速運行。
軸承座有鑄造式和沖壓式和酚醛塑料加布三種。鑄造式軸承座的優點是厚度較大、剛性強、配合面精度高、托輥轉動靈活性好。但重量較大，成本較高。沖壓軸承座的重量輕、制造容易、成本低。但鋼板薄時剛性小、易變形、拆裝時易損壞。
托輥軸承一般選用滾珠軸承，近年來傾向于選用大游隙軸承，以改善軸承的工作狀態，起到減小托輥?zhàn)枇Γ档屯休伒闹圃斐杀镜淖饔谩?br />
托輥密封結構的好壞直接影響托輥的阻力和托輥壽命，托輥的密封采用迷宮式密封。潤滑脂除起潤滑作用外，還起到密封作用。鈣基脂潤滑油使用壽命短，一般在6個月左右，最長三年就也要發生老化。鋰基脂潤油的使用壽命長，一般可使用5年。
